디지털 방송에서 다중화 기술은 무엇인가?

디지털 방송 다중화 기술(Multiplexing in Digital Broadcasting)은 디지털 방송에서 하나의 주파수 채널이나 전송 대역을 최대한 효율적으로 활용하여 여러 콘텐츠(비디오, 오디오, 데이터 등)를 동시에 전송하기 위한 핵심 기술입니다. 이를 이해하기 위해, 여러 핵심 구성 요소를 하나씩 직관적이고 기술적으로 살펴보겠습니다.

---

1. 다중화란 무엇인가?

다중화는 여러 데이터 스트림(예: 여러 영상, 음성, 부가 데이터)을 하나의 물리적 채널로 합치는 기술입니다. 마치 여러 개의 물줄기를 하나의 큰 파이프로 합치는 것과 비슷합니다. 이 파이프는 주파수 대역(디지털 방송에서 사용하는 전송 채널)을 의미하며, 각 물줄기는 전송하려는 개별 데이터 스트림(예: TV 채널, 라디오, 자막 등)을 나타냅니다.

---

2. 디지털 방송에서 다중화가 중요한 이유

디지털 방송에서는 제한된 주파수 대역폭 내에서 최대한 많은 데이터를 효율적으로 전달해야 합니다. 이를 위해 다중화 기술이 필요합니다. 디지털 신호는 압축되고, 오류 정정 코드가 추가되며, 전송 전에 여러 데이터 스트림이 결합되어 하나의 전송 신호로 만들어집니다. 이 과정이 없으면 데이터 간 충돌이나 혼란이 발생해 방송 품질이 저하됩니다.

---

3. 다중화의 핵심 구성 요소

(1) MPEG-TS (Transport Stream)

디지털 방송에서 다중화는 주로 MPEG-TS(Moving Picture Experts Group - Transport Stream) 표준에 따라 이루어집니다. MPEG-TS는 비디오, 오디오, 데이터 스트림을 시간에 따라 패킷(packet) 단위로 나누어 하나의 스트림으로 합치는 방법을 정의합니다.

비유:

• 각 데이터 스트림(영상, 음성 등)을 기차의 여러 객차로 생각해보세요.
• MPEG-TS는 이 객차를 연결하고, 각 객차에 고유 번호(식별자, PID: Packet Identifier)를 붙여 하나의 기차(전송 스트림)를 만드는 과정입니다.
• PID는 어떤 데이터가 어느 객차(스트림)에 있는지 알려주는 역할을 합니다.

---

(2) PSI/SI (Program Specific Information / Service Information)

다중화된 스트림에는 각 데이터 스트림이 무엇을 나타내는지에 대한 메타데이터가 포함됩니다. 이 정보는 수신 장치(예: TV나 셋톱박스)가 특정 채널이나 콘텐츠를 정확히 디코딩할 수 있도록 돕습니다.

• PAT (Program Association Table): 어떤 프로그램들이 포함되어 있는지 알려주는 테이블.
• PMT (Program Map Table): 특정 프로그램이 어떤 비디오, 오디오, 데이터 스트림으로 구성되어 있는지 설명.

비유:

• PAT는 레스토랑의 메뉴판과 같아서 어떤 음식(프로그램)이 가능한지 알려줍니다.
• PMT는 특정 음식(프로그램)에 어떤 재료(비디오, 오디오)가 들어가는지 설명하는 레시피입니다.

---

(3) 동기화와 타이밍

디지털 방송은 정확한 타이밍이 매우 중요합니다. 모든 데이터 스트림은 일정한 간격으로 전송되어야 하고, 수신 측에서 동기화되어야 합니다. 이를 위해 PCR(Program Clock Reference)라는 타이밍 정보가 사용됩니다.

비유:

• 기차가 정해진 스케줄에 따라 정거장을 지나가는 것처럼, 각 데이터 스트림도 시간에 맞춰 전송됩니다.
• PCR은 이 시간표 역할을 합니다.

---

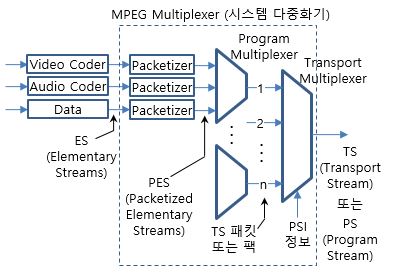

4. 다중화 과정

다중화는 크게 다음의 단계로 이루어집니다:

(1) 압축

• 비디오와 오디오는 각각 MPEG-2, H.264, HEVC 같은 코덱으로 압축됩니다.
• 압축 과정에서 데이터가 크기와 대역폭을 최소화하도록 최적화됩니다.

(2) 패킷화

• 압축된 데이터는 고정 크기(188바이트)의 패킷으로 나뉩니다.
• 이 패킷들은 식별자(PID)를 포함하고 있으며, 여러 종류의 데이터 스트림이 섞여 있어도 구분할 수 있게 됩니다.

(3) 다중화

• 여러 스트림을 하나로 결합합니다. 이 과정에서 PSI/SI 정보가 추가되고, 전체 스트림이 시간에 맞춰 전송되도록 조정됩니다.

---

5. 다중화 기술의 실제 구현

디지털 방송의 다중화는 다음의 기술 환경에서 이루어집니다:

• DVB (Digital Video Broadcasting): 유럽 중심의 디지털 방송 표준.
• ATSC (Advanced Television Systems Committee): 북미 중심의 디지털 방송 표준.
• ISDB (Integrated Services Digital Broadcasting): 일본 중심의 디지털 방송 표준.

각 표준은 다중화 과정에서 약간씩 다른 방식으로 데이터를 처리하지만, 기본 원칙은 비슷합니다.

---

6. 다중화 기술의 이점

1. 효율성: 제한된 주파수에서 더 많은 데이터를 전송 가능.
2. 유연성: 다양한 형식(HD, SD, 데이터 등)을 동시에 지원.
3. 호환성: MPEG-TS 표준을 사용하여 여러 기기에서 동작.

---

7. 심화 기술: 통계적 다중화

기본 다중화에서는 각 스트림에 고정된 대역폭을 할당합니다. 하지만, 통계적 다중화(Statistical Multiplexing)는 대역폭을 가변적으로 할당합니다.

예시:

• 스포츠 중계와 뉴스가 동시에 방송될 때, 스포츠 중계(더 복잡한 장면)는 더 많은 대역폭을 필요로 하고, 뉴스(단순한 장면)는 적은 대역폭을 필요로 합니다. 통계적 다중화는 이러한 필요에 따라 대역폭을 실시간으로 조정합니다.

---

8. 미래와 확장

• IP 기반 방송: 인터넷 프로토콜(IP)을 활용한 방송에서는 다중화가 전송 스트림뿐 아니라 네트워크에서의 패킷 관리와도 결합됩니다.
• 다중 채널 UHD 전송: 더 높은 해상도의 영상 전송을 위해 다중화 기술이 점점 더 정교해지고 있습니다.

---

디지털 방송 표준에 따른 다중화 기술의 차이점을 살펴보면, 지역 및 기술 환경에 따라 DVB (유럽), ATSC (북미), ISDB (일본), 그리고 **DTMB (중국)**로 구분됩니다. 각 표준은 다중화 방식을 약간 다르게 적용하지만, 기본 원리는 MPEG-TS를 기반으로 동일하게 설계되어 있습니다.

아래에서 각 표준의 특징과 다중화 기술의 차이점을 구체적으로 분석해 보겠습니다.

---

1. DVB (Digital Video Broadcasting, 유럽)

개요:

• 주요 지역: 유럽, 아프리카, 일부 아시아 국가
• 표준 종류: DVB-T(지상파), DVB-S(위성), DVB-C(케이블), DVB-IPTV 등

다중화 방식:

• MPEG-2 TS 기반: DVB는 MPEG-2 Transport Stream(MPEG-TS)을 기반으로 사용합니다.
• 서비스 정보 (SI): DVB 표준은 PSI (Program Specific Information) 외에도 SI (Service Information) 테이블을 추가로 사용합니다.
  • NIT (Network Information Table): 네트워크 정보 제공
  • SDT (Service Description Table): 채널 및 서비스 설명
  • EIT (Event Information Table): EPG(전자 프로그램 가이드) 정보를 포함

기술적 특징:

• 다중화 방식: 고정 또는 통계적 다중화 가능
• 유연성: 다양한 비디오 코덱 (MPEG-2, H.264, HEVC) 및 오디오 코덱을 지원
• 전송 기법: OFDM(Orthogonal Frequency Division Multiplexing)을 사용하여 신호를 다중화하고 전송

---

2. ATSC (Advanced Television Systems Committee, 북미)

개요:

• 주요 지역: 북미(미국, 캐나다, 멕시코)
• 표준 종류: ATSC 1.0 (HD 방송), ATSC 3.0 (차세대 UHD 방송)

다중화 방식:

• MPEG-2 TS 기반: ATSC 1.0은 MPEG-2 TS를 사용하지만, 패킷 구조와 서비스 테이블이 DVB와 다릅니다.
• PSIP (Program and System Information Protocol): ATSC는 PSIP를 사용하여 방송 정보를 관리합니다.
  • VCT (Virtual Channel Table): 가상 채널 정보 제공
  • EIT (Event Information Table): 프로그램 가이드 제공
  • MGT (Master Guide Table): PSIP 테이블을 관리

기술적 특징:

• 다중화 방식: 고정 대역폭 할당 방식이 주로 사용됨 (ATSC 1.0)
• 전송 기법: **8-VSB (8-level Vestigial Sideband Modulation)**을 사용해 단일 캐리어로 전송
• 코덱: MPEG-2 비디오, AC-3 오디오 사용 (ATSC 1.0)

ATSC 3.0 (차세대 표준)

• IP 기반의 다중화 및 HEVC, Dolby AC-4 등 차세대 코덱 지원
• OFDM을 채택해 다중화 유연성 확보

---

3. ISDB (Integrated Services Digital Broadcasting, 일본)

개요:

• 주요 지역: 일본, 브라질(변형 버전)
• 표준 종류: ISDB-T(지상파), ISDB-S(위성), ISDB-C(케이블)

다중화 방식:

• MPEG-2 TS 기반: ISDB도 MPEG-2 TS를 기본으로 사용합니다.
• ARIB 표준: 일본의 ARIB(Association of Radio Industries and Businesses)가 SI 및 다중화 요소를 정의
• 다중화 계층: ISDB-T는 다중 계층 전송이 가능하며, 각 계층에 다른 데이터를 전송할 수 있습니다.

기술적 특징:

• 다중화 방식: 고정 및 통계적 다중화 가능
• 다중 계층 구조 (Hierarchical Transmission):
  • ISDB-T는 최대 3개 계층(Layer A, B, C)으로 데이터를 나눠 다중화합니다.
  • 예를 들어, SD 영상은 강한 신호로 보내고, HD 영상은 약한 신호로 보내 수신 조건에 따라 선택적 수신이 가능합니다.
• 전송 기법: OFDM과 Time Interleaving 기술을 결합해 신호의 안정성을 높임

---

4. DTMB (Digital Terrestrial Multimedia Broadcast, 중국)

개요:

• 주요 지역: 중국
• 표준 종류: DTMB (지상파 방송)

다중화 방식:

• MPEG-2 TS 기반: DTMB도 기본적으로 MPEG-2 TS를 사용하지만, 특정한 다중화 구조를 갖습니다.
• 다양한 서비스 통합: DTMB는 비디오, 오디오뿐만 아니라 데이터 서비스까지 통합된 다중화 방식을 지원합니다.

기술적 특징:

• 다중화 방식: DTMB는 고정 및 통계적 다중화가 모두 가능합니다.
• 전송 기법: **TDS-OFDM (Time Domain Synchronous - OFDM)**을 사용해 시간 영역과 주파수 영역을 결합한 다중화 기법을 적용
• 코덱: H.264 비디오 및 다양한 오디오 코덱 지원

---

요약: 주요 차이점 정리

표준 MPEG-TS 사용 다중화 방식 서비스 정보(SI) 전송 기법 비디오 코덱

DVB	O	고정, 통계적	PSI + SI (SDT, EIT 등)	OFDM	MPEG-2, H.264, HEVC
ATSC	O	고정	PSIP (VCT, EIT 등)	8-VSB	MPEG-2 (1.0), HEVC(3.0)
ISDB	O	고정, 통계적, 다중계층	PSI + ARIB SI	OFDM + 다중계층	MPEG-2, H.264
DTMB	O	고정, 통계적	자체 표준	TDS-OFDM	H.264

---

결론

모든 디지털 방송 표준은 MPEG-2 TS를 기본으로 사용하지만, 다중화 방식, 서비스 정보 구조, 전송 기법에서 차이가 있습니다. 특히 DVB와 ISDB는 OFDM 기반이며, ATSC는 8-VSB를 사용하고, ISDB는 다중 계층 구조를 지원한다는 점이 눈에 띄는 차이점입니다.
